本当は簡単な、組み込みAI×IoTシステムのセットアップ方法
今回は「サーバと連携する顔認証アプリケーション（第5回）」のセットアップ方法を紹介いたします。本記事の要点は、VIA ALTA DS3のように「組み込みAIにより顔認証ができるデバイス」を活用することにより、組み込みAI×IoTのシステムも、お馴染みのサーバ・クライアント型システムと同じように、簡単に構築できる、ということです。
組み込みAI✕クラウドの構成も考えてみよう
さらに本記事の後半では、Microsoft Azureをはじめとする「クラウド」と、組み込みAIを連携させる方法についても解説。製品のライフサイクルの要となるPoCやデプロイを意識した、より実践的な開発について考察します。是非、最後までお楽しみください。
サーバと連携する顔認証アプリケーションのセットアップ
セットアップ手順は以下の通りです。組み込みAIの処理はAndroidアプリケーションとしてパッケージ化されていますので、一般的なアプリケーションと同じようにインストールできます。
なお、各ソフトウェアの入手方法は、VIA Technologies Japanへお問い合わせください。
- サーバのセットアップ（VIA ARTiGO A1250）
- IPカメラのセットアップ
- エッジのセットアップ（組み込みAI：VIA ALTA DS3）
- 顔登録用Android端末のセットアップ
- アプリケーションの設定
図1：システム構成
| ハードウェア | 用途 | 備考 |
|---|---|---|
| VIA ALTA DS3 | エッジノード（顔認証実行部） | Android8.0、HDMIディスプレイを2台接続 |
| VIA ARTiGO A1250 | サーバ（顔認証用データベースの管理） | Windows7 |
| Android端末 | 顔画像の登録用端末 | Android6.0 |
| Wi-Fiルータ | 各コンポーネント間の通信用 | 無線＋有線 |
| IPカメラ | 撮影用（エッジノードと通信） | PoEスイッチから給電、HD画質 |
図2：機材間の通信イメージ
サーバのセットアップ
本システムは、画像の解析結果をサーバ上で集計、顔認証情報を可視化します。サンプルアプリケーションでは、VIA ARTiGO A1250をサーバとして利用しています。ARTiGO A1250は、Windows系のOSをサポートした、小型フォームファクタPCです。
まず、固定IPアドレスを設定します。このIPアドレスは、組み込みAIがサーバへリクエストを送信する際に、指定する値です（例： 192.168.12.185）。
次に、サーバ機能を提供するアプリケーション「MagicView FA Server（MGV FA Server）」をインストールします。FA Serverは、HTTP通信にて受信した人物情報を取得、データベースへ格納し集計、統計情報Webページを配信できるアプリケーションです。設定が完了すると、デスクトップに起動成功のメッセージが表示されます（図3）。
図3：MagicView FA Serverの起動に成功した状態
IPカメラのセットアップ
本システムはIPカメラ（図4）により室内を撮影します。接続する2台のIPカメラには、それぞれ以下の内容を設定します。
- IPカメラ1台目 「Front Door」
- IPAddr：Port=192.168.12.32:554
- ユーザ名：Admin、パスワード1234
- 配信形式：H.264
- IPカメラ2台目 「Back Door」
- IPAddr：Port=192.168.12.12:554
- ユーザ名：Admin、パスワード1234
- 配信形式：H.264

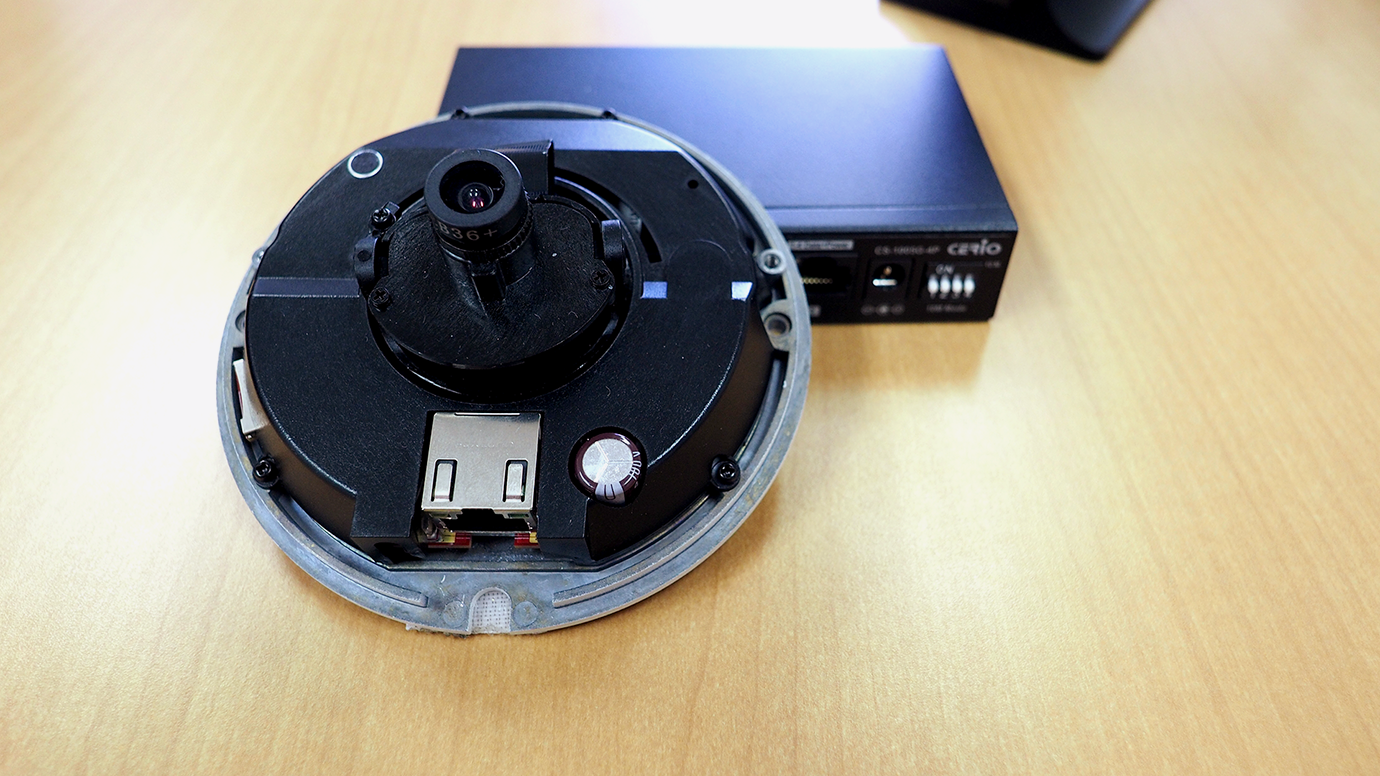

図4：IPカメラと給電用のPoEスイッチ
エッジのセットアップ（組み込みAI：VIA ALTA DS3）
本システムでは、VIA ALTA DS3上にて、組み込みAIによる顔認識アプリケーション（VIA FACE）と、顔登録アプリケーション（ISC East）を実行します。まず、VIA ALTA DS3へ、下記のAndroidアプリケーションをインストールします（図5）。
また、顔認識アプリケーションと顔登録アプリケーションをネットワーク通信にて連携させるための、固定IPアドレスを設定します（例：192.168.12.102）。
- 顔認識アプリケーション
- VIASecureIDConfig_3.02.apk（インストール名：VIASecureIDConfig）
- VIAFace_1.0.10_1101.apk（インストール名：VIASecureID）
- 顔登録アプリケーション
- ISCEast_1.0.1.apk（インストール名：ISCEast）
図5：VIA ALTA DS3にインストールされた各アプリケーション
アプリケーションの設定
顔認証アプリケーションの設定
VIA ALTA DS3上でVIASecureIDConfigを実行し、以下の設定を行います。設定後はUPDATEボタンにて設定を反映してください（図6）。
| 設定項目 | 設定値 | 説明 |
|---|---|---|
| カメラの選択 | MultiIPCamera | IPカメラを利用する |
| ip camera 1 name | Front Door | 1台目カメラの識別名 |
| RTSP_Url1 | rtsp://Admin:1234@192.168.12.32:554/h264 | 1台目カメラの接続先 |
| ip camera 2 name | Back Door | 2台目カメラの識別名 |
| RTSP_Url2 | rtsp://Admin:1234@192.168.12.12:554/h264 | 2台目カメラの接続先 |
| 最小 | 60 | Cameraとの距離（遠距離も許容） |
| 閾値 | 0.85 | 人物判定閾値（85%一致） |
| Emotion | ON | 表情推定ON |
| MgvFaceCounting | ON | 統計情報（サーバ連携）ON |
| Server Url | http://192.168.12.185:80/face/report | サーバのURL（MagicView FA Server） |
| Facereport Server Url | http://192.168.12.102:5103/facereport/userinfo | 顔登録アプリケーションのURL（ISC East） |
| FR ID Repeat Interval(s) | 10 | 連続認識時間[秒] |
| Socket comm(ms) | 1000 | 顔認証時間[ms] |
| Group Set | DefaultGroup | 顔認証登録グループ |
図6：顔認証アプリケーションの設定画面
サーバへ送信するデータの設定
サーバとエッジ間の通信設定は、VIA ALTA DS3上にて行います。「VIA Secure ID」を実行し、次に「ISCEast」を実行すると、HDMI1側にFront Doorに設定したカメラの映像が、HDMI2側にダッシュボードが表示されます（図7）。ユーザ名「admin」、パスワード「admin」を指定し、ダッシュボードへログインします。ログインに成功するとダッシュボード（図8）が表示されます。
図7：ダッシュボードのログイン画面
図8：ダッシュボード画面（ログイン後）
次に、サーバへ送信するカメラ名を登録します（図9）。左のバーにある歯車（設定）アイコンをクリックし、上のプルダウンメニューからCameraを選択します。「＋」マークをクリックし、Front DoorカメラとBack Doorカメラを登録します。Camera IDには「VIAFaceConfig」にて”ip camera1 name”を、Camera Nameにはダッシュボード画面に表示する名前を指定します。
図9：サーバへ送信するカメラ名の設定
顔登録用Android端末のセットアップ
顔登録用のAndroid端末をセットアップします。Android 5.1以降のAndroid端末をご用意ください。アプリケーション「VIAFace_20181023.apk（FaceID）」をインストールします（図10）。
図10：顔を登録するFaceIDアプリケーション
FaceIDを起動すると、図11のように接続先IPアドレスを求められますので、192.168.12.102（ISC EastのIPアドレス）を入力します。接続に成功すると、図12の撮影画面が表示されます。
図11：Android端末にてISC EastのIPを指定
図12：顔登録用の撮影画面（Android端末）
以上で「サーバと連携する顔認証アプリケーション」のセットアップは完了となります。
Microsoft Azure（クラウド）と組み込みAIを連携させるには
さて。製品のPoCやデプロイでは、組み込みAIを広域に分散させたい、情報を集計するサーバの信頼性をより高めたい、といった要望も多いでしょう。これらの要望に応える方法のひとつが、クラウドサービスの利用です。そこで、本記事の後半では、VIA ARTiGO A1250のサーバ機能を、Microsoft Azure（クラウドサービス）上へ移植する方法を紹介いたします。
クラウド化は、以下の手順で行います
- エッジとサーバ間の通信内容を採取する
- エッジとサーバ間の通信内容を理解する
- クラウドサービスにサーバの機能を移植する
エッジとサーバ間の通信内容を採取する
クラウド化の第一歩は、現在のエッジ（ALTA DS3）とサーバ（ARTiGO A1250）間の通信内容を理解することから始まります。パケットキャプチャツールWireSharkにて採取した、エッジからサーバへのリクエスト（顔認識結果の通知）を図13に、サーバからエッジへのレスポンスを図14に示します。
図13：エッジからサーバへのリクエスト（統計情報の更新要求）
図14：サーバからエッジへのレスポンス（統計情報の更新成功）
エッジとサーバ間の通信内容を理解する
エッジとサーバ間で交換されているリクエストとレスポンスは、HTTP通信の「application/json」と呼ばれる種類のデータです。JSON形式については、JavaScript Object Notationをご参照ください。本システムのサーバは、リクエストとして以下のデータを文字列として取得し、レスポンスの文字列を生成、返送しています。
●エッジからサーバへのリクエスト（JSON形式）
{"face":[{"tracking_status":2,"utctime":"2018\/12\/12 15:28:16","localtime":"2018\/12\/12 15:28:16","pcname":"localhost","distance":0.6444795727729797,"camera_name":"Front Door","age":70,"gender":0,"humanid":1544628486475,"stay_time":10}]}
●サーバからエッジへのレスポンス（JSON形式）
{"errno":0,"errmsg":"","data":"ok"}
上記の内容と同じ動作をする機能をMicrosoft Azure上に実装することにより、サーバをクラウドに移すことができる、ということになります。
クラウドサービスにサーバの機能を移植する（Microsoft Azure：Logic Apps）
Microsoft Azureクラウドサービスの提供するAzure Logic Appsを利用することにより、JSONリクエストをトリガーとした処理シーケンスを構築できます。
なお、Microsoft Azure上でサービスを設計するにはライセンスが必要となりますが、2018年現在は12ヶ月間の試用プランもあります。
まずAzureのダッシュボードを開き、新規リソースの作成、統合機能、Logic Appsを選択し、Logic Appsアプリケーションを作成します（図15）。
図15：新しいLogic Appsの作成
次に、トリガとなるJSONを登録します。Azure Logic Appsには、JSONパーサ（切り出し処理）を自動生成する機能があります。WireSharkで収集したJSONを貼るだけで、トリガーの解析処理が自動生成されます（図16）。
図16：トリガーイベントの設定と解析
最後に、サービスがトリガーを検出した後、実行したいアクションを追加していきます。図17は、特にデータを処理しないでJSONレスポンスを返送する例です。
実際のアプリケーションでは、リクエストのフィールドにあわせて、統計データを更新するといったアクションを追加すると良いでしょう。
図17：レスポンスアクションの追加
クラウドサービスは様々な機能を提供しているため、全てを理解することは難しいですが、近年はグラフィカルな設計インタフェースが提供されていることから、比較的馴染みやすくもあります。是非、チャレンジしてみてください。
クイック スタート: Azure Logic Apps を使用して自動化されたワークフローを初めて作成する – Azure Portal
まとめ
今回は「サーバと連携する組み込みAI」をテーマとして、サーバとの通信や、クラウドサービスとの連携、活用方法について紹介いたしました。
本年(2018年)の組み込みAI講座は、一旦ここまでとなりますが、2019年は、いよいよAPSマガジンでも「AI特集号」を発行する予定です。是非、ご期待ください！
