FFTに舞う蝶
「蝶のように舞い、蜂のように刺す（Float like a Butterfly, Sting like a Bee）」は名ボクサーであるモハメド・アリのファイトスタイルを表現した有名なフレーズです。実はFFTの中にもたくさんの蝶が舞っています。FFTの中に舞う蝶が何を意味しているのか、を理解しましょう。

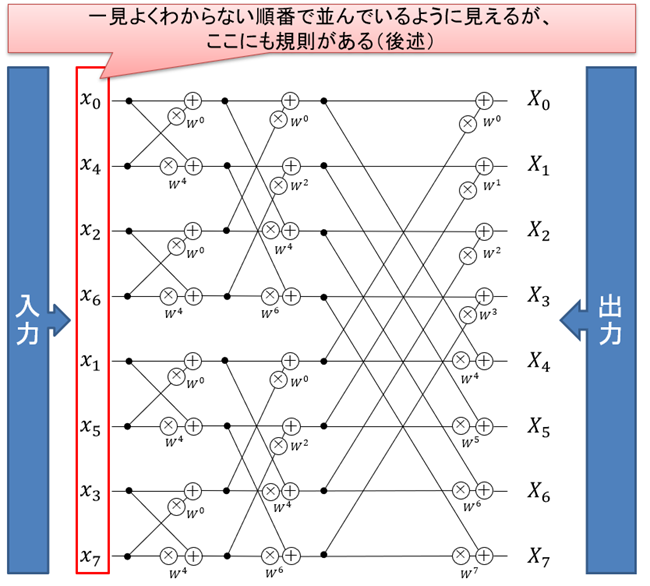

前回の記事で、8点DFT（8×8の回転因子行列）を4つの2×2回転因子行列に分割できるという事を説明しました。その計算過程は、図1のように1枚の絵で表すことができます（ただし先頭の1/Nは省略しています）。
図1：8点FFTの図解
図1は入力信号を左端に置き、左から右へ流れながら処理を行います。途中にある丸印は演算を表します、＋は左側から入ってきた値を「加算」して右側に送ります。×は左から入った値に、横に書いてある回転因子をかけ算して右側に送ります。
この図が正しく計算を表しているかどうか確認してみましょう。

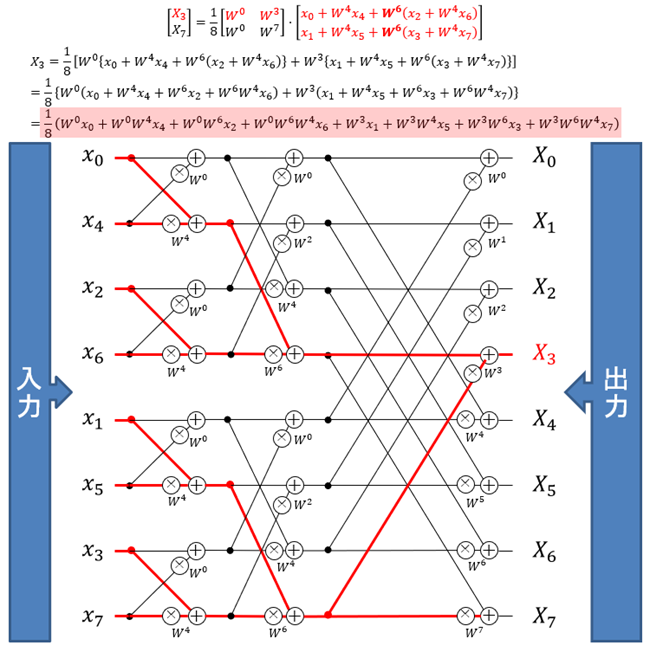

の計算過程を示したものを図.2と図3に示します。左から右に赤線をたどりつつ、ピンク色に塗った数式と比べてみて下さい。なお式と図を見比べたときに回転因子の
の数が合っていませんが、は「１」なので、何度かけても、かけなくても、値に変化がなく、事実上問題はありません。

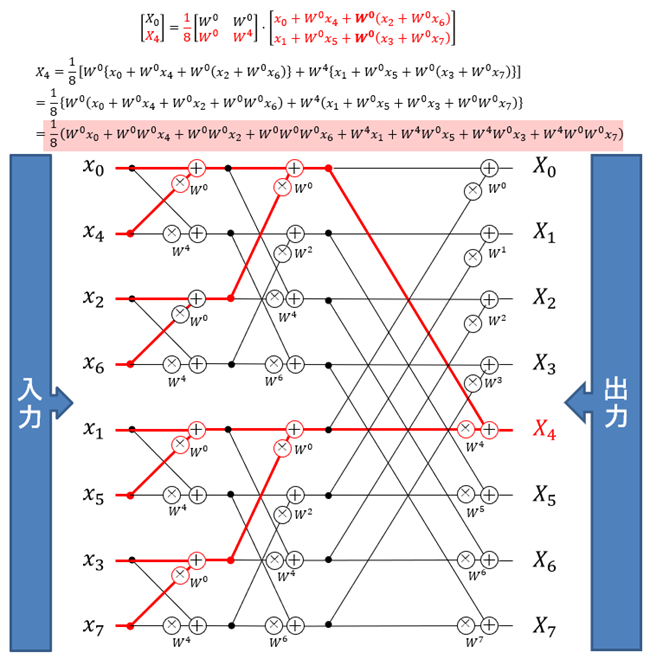

図2：X4の計算過程を図示
図3：X3の計算過程を図示

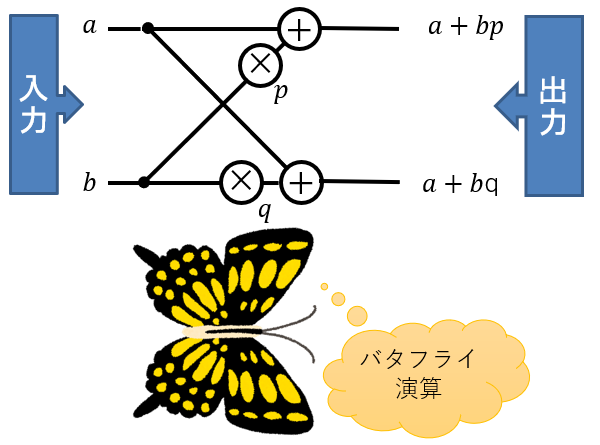

この流れ図の基本構造は図4の形をしています。見た目が蝶に見えることから、「バタフライ演算」という名前がついています。
図4：バタフライ演算
図1を観察すると、規則的な構造が見て取れます。線のたすき掛け交差は左から順に1本・2本・4本…と２のべき乗で増えていきます。横線も1本先（隣）同士をつなぎ、2本先をつなぎ、4線先をつなぎ…とやはり２のべき乗で増えていきます。また係数のかけ算は必ず「合流地点の下側」に入ります。係数の大きさは左から右に向かって
ずつ、
ずつ、
ずつ、と、回転角度が半分ずつ変化しています。

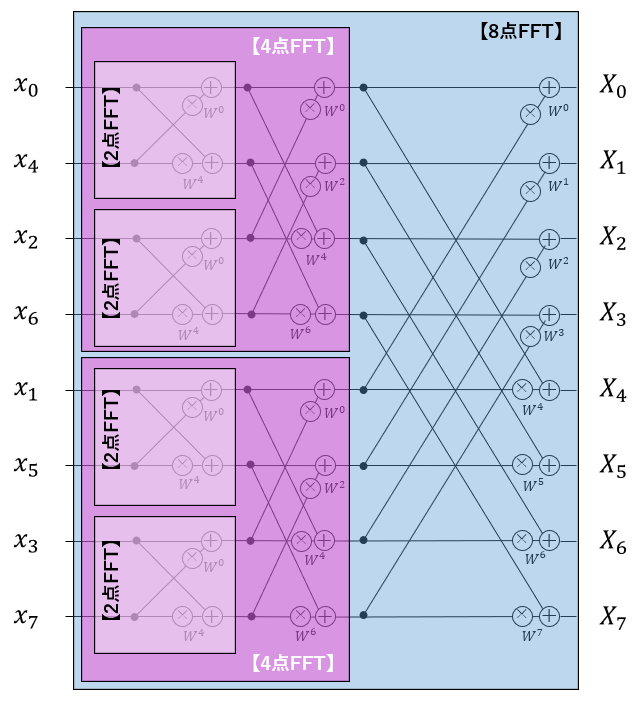

これらは、前回の記事で説明したように8点FFTを2つの4点FFT→4つの2点FFTと分割していく事を意味しています。無駄を省きながら、大きなFFTを2点FFTまで分解して処理を行っているのです（図5）。
図5：FFTの階層構造
ビットリバーサル

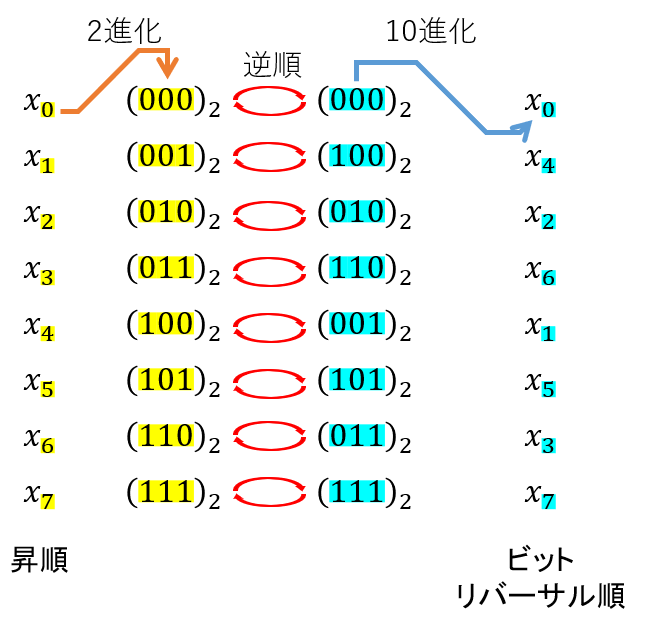

入力信号の係数は0,4,2,6,1,5,3,7という不思議な並びをしています。これは「ビットリバーサル順という独特の並びになっています。図6のように、添え字を一度2進数で書いた後、ビットの並びを逆順にすることで求められます。（2進数がよくわからない人は、後述の付録を参照のこと）
図6：ビットリバーサル順の求め方
ここまでの図では出力信号が0～7と並ぶように描いているため、入力信号がビットリバーサル順になっています。逆に入力信号の係数が0～7と並ぶように図を書くと、出力（スペクトル関数）側の係数がビットリバーサル順になります。
ここまで理解すれば、あとは16点でも32点でも1024点でもFFTを行うことができます。長らく連載を続けてきましたが、ついに高速フーリエ変換を理解するところまで到達しました。ここまでお読みいただいた皆様、お疲れ様でした。しかし連載はもう少し続きます。次回からは、より実践的に高速フーリエ変換を使うためのノウハウを学んでいきます。
付録 2進数（ついでに16進数）を理解する
スーパーの値札に（１１００）と書いてあれば、私たちはこれを「千百」と理解します。これは私たちが普段、数字を「10進数」として理解しているためです。

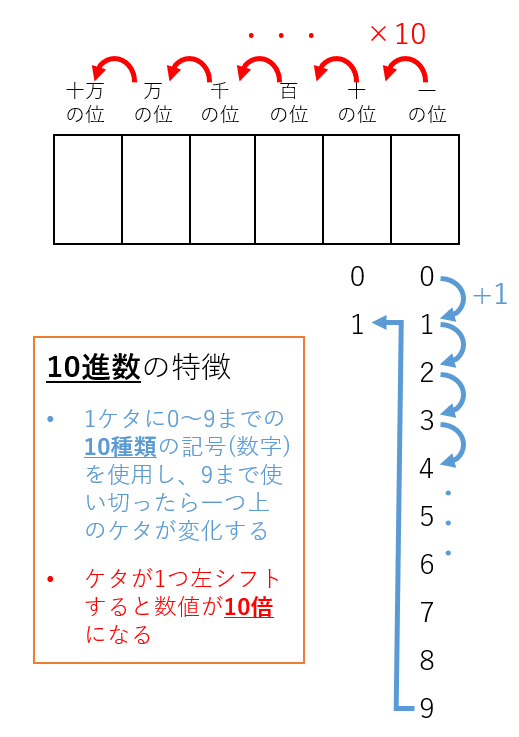

10進数の重要なポイントを図7に示します。1つのケタに0から9までの10種類の記号を（数字）を使用して数値を表示します。0から順に1,2,3…とカウントアップしていき、下位ケタが9まで使い切ると上位（左隣）のケタが1つ増えます。そのため、各ケタは一・十・百・千…と10倍ずつ異なる重みをもちます。小学校の算数で習う「位（くらい）」という概念と同じです。図7下線部に「10」という数値が登場していることに注目して下さい。
図7：10進数の特徴

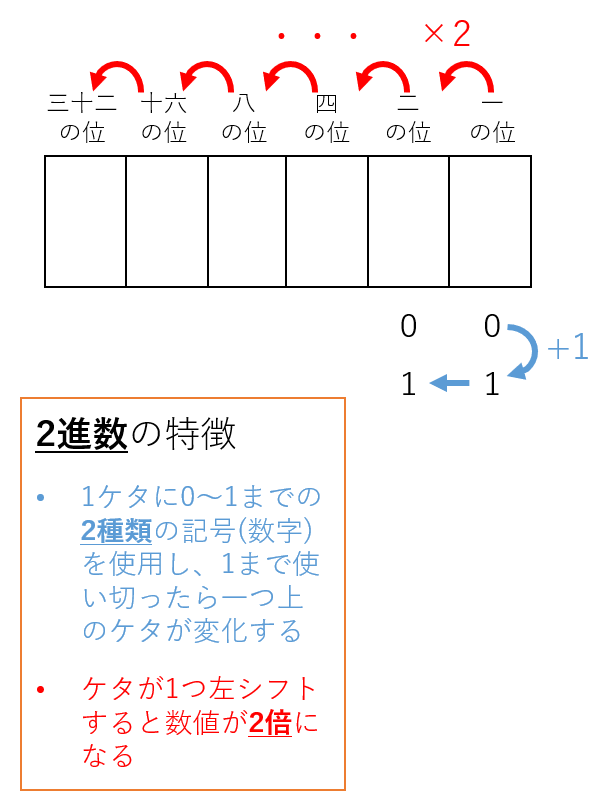

図7の下線部を全て「２」に書き換えると、2進数の説明になります（図8）。1つのケタに0から1までの2種類の記号を（数字）を使用して数値を表示します。0から順に1までカウントアップしていき、下位ケタが1まで使い切ると上位のケタが1つ増えます。そのため、各ケタは一・二・四・八…と2倍ずつ異なる重みをもちます。
図8：2進数の特徴

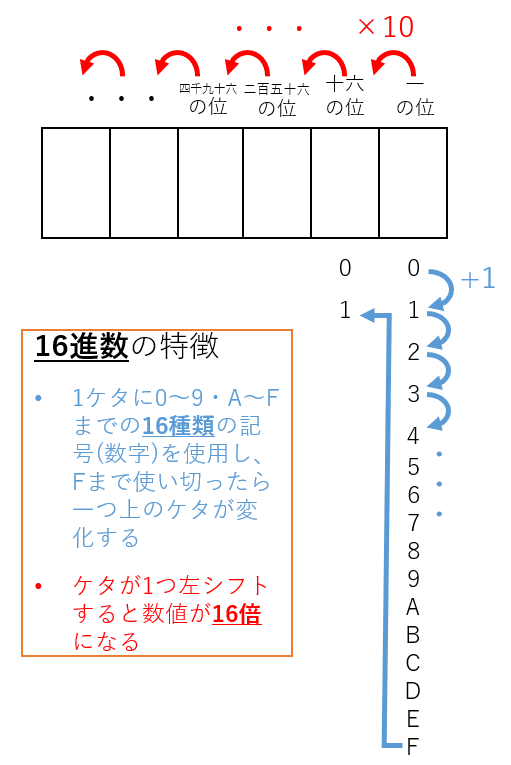

コンピュータの世界では16進数もよく使用します（図9）。1つのケタに0から9の数字、さらにA～Fまでのアルファベットを加え、計16種類の記号を（数字）を使用して数値を表示します。0から順に1,2,3…とカウントアップしていき、下位ケタがFまで使い切ると上位のケタが1つ増えます。そのため、各ケタは一・十六・・二百五十六…と16倍ずつ異なる重みをもちます。
図9：16進数の特徴

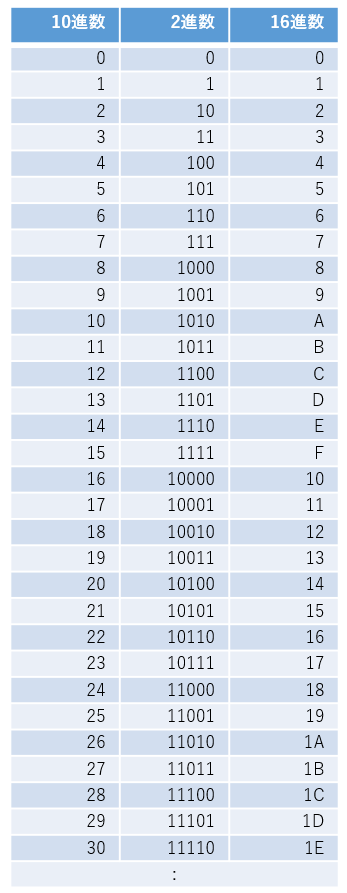

0～30までの整数を10進数・2進数・16進数で表現すると図10のようになります。
図10：10進数・2進数・16進数対応表
